謝罪
ダンボールのエンジンで、重大なミスをしていたことに気づきました。(LEGOの作品で前後輪が逆回転したレベルのミスです。)
以前作ったダンボールのエンジンのカムシャフトのことです。

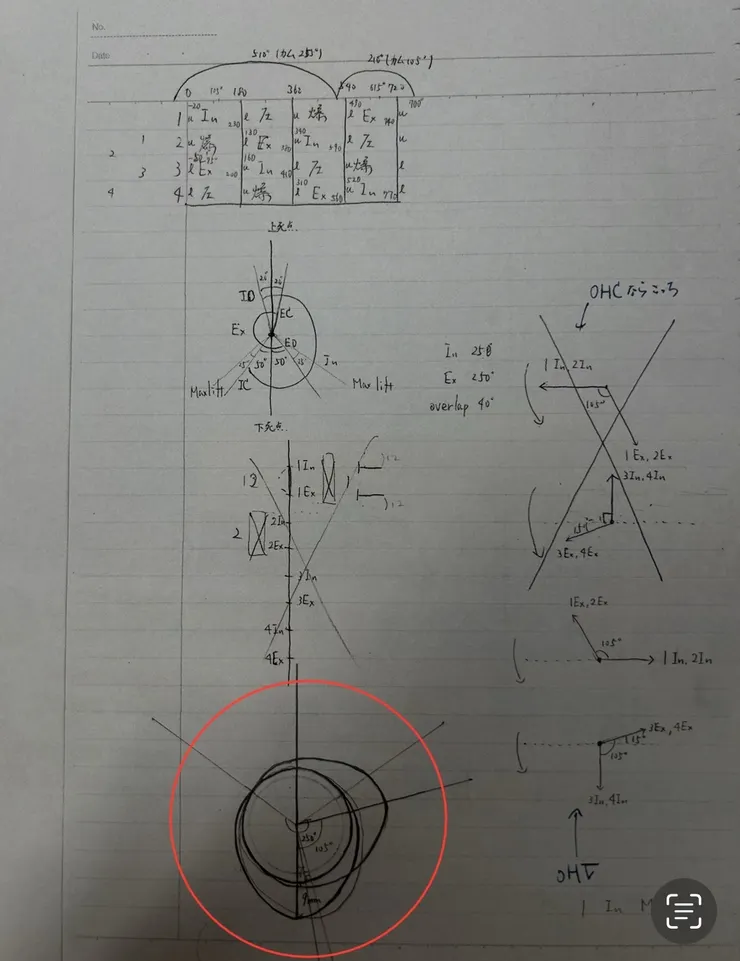

下の写真1枚目で、他のところは全部正しいはず(と思っているだけかも知れませんが)ですが、赤く囲んだところが、明らかに間違っていることに気づきました。
間違ったものを投稿してしまい、申し訳ないです。

ミスの内容
4ストロークエンジンでは、クランクシャフトが2回転する間にカムシャフトは1回転します。

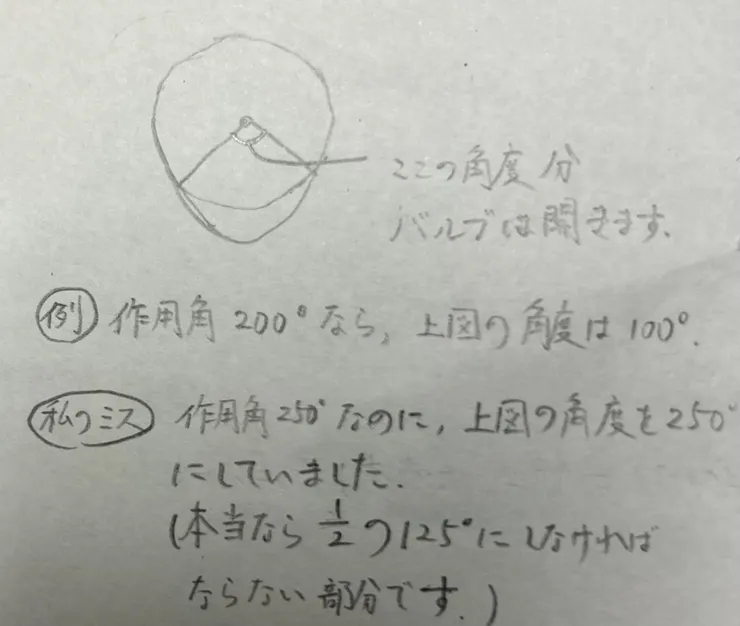

そして、カムシャフトの作用角(バルブが開いている角度)はクランクシャフトの角度で表記します。つまり、カムシャフトの山は、その角度の半分にして設計しなければなりません(写真2枚目を参照してください)。
しかし、私は、ここを半分にしていませんでした。
