SOHC化計画(ダンボールエンジン)その4

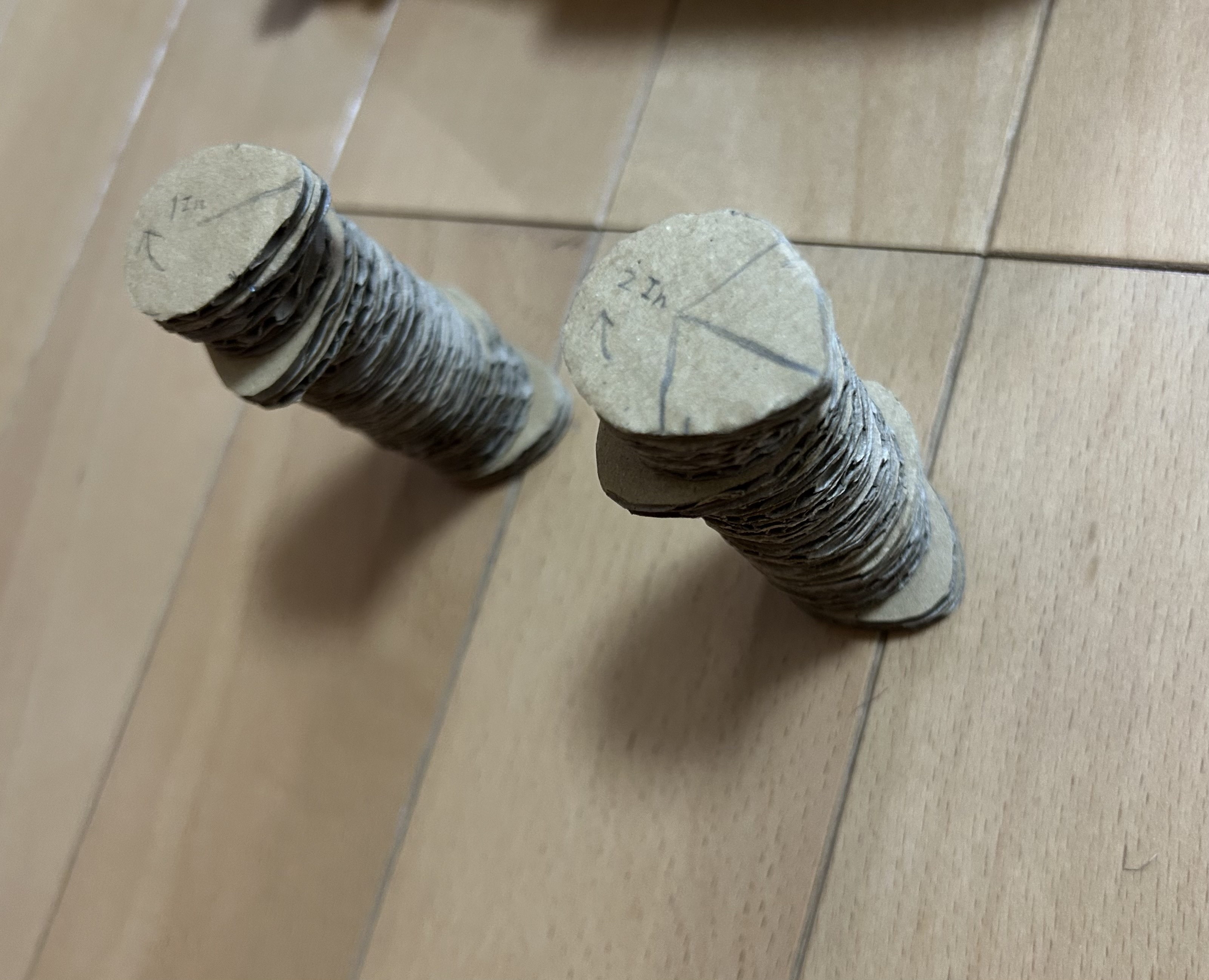

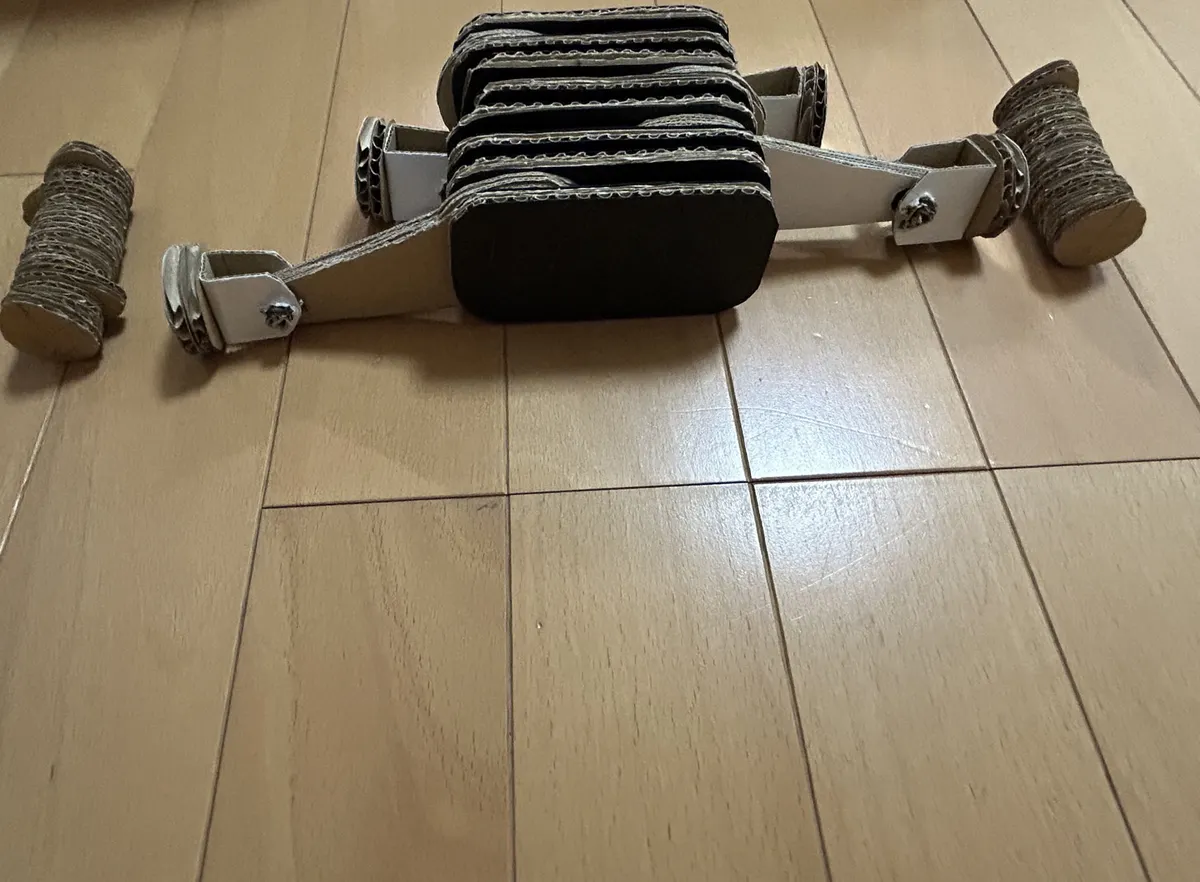

水平対向4気筒のSOHCのカムシャフト、完成しました。

こう見ると、水平対向エンジンは横幅が長いですね。

前にOHVでやったミスはしていないです。

(そのミスについて詳しくは、

https://community.subaru.jp/chats/iuxuvlrxzfcyc6bc

を読んでください。)

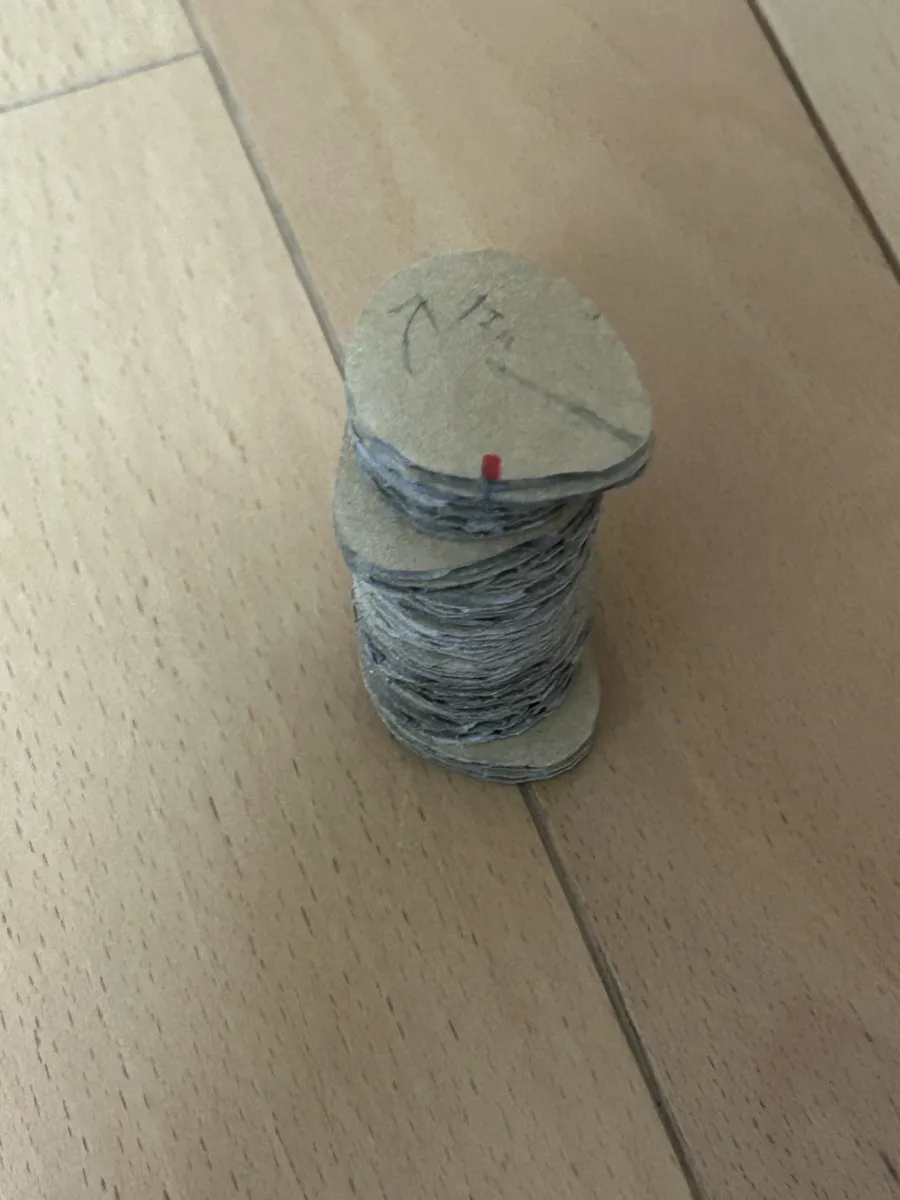

また、今回は組み付ける時の場所が分かるように、印を付けました。

この赤い印は、1番ピストンが一番上(上死点)にいることに対応します。

次に、今回の設計図を載せます。

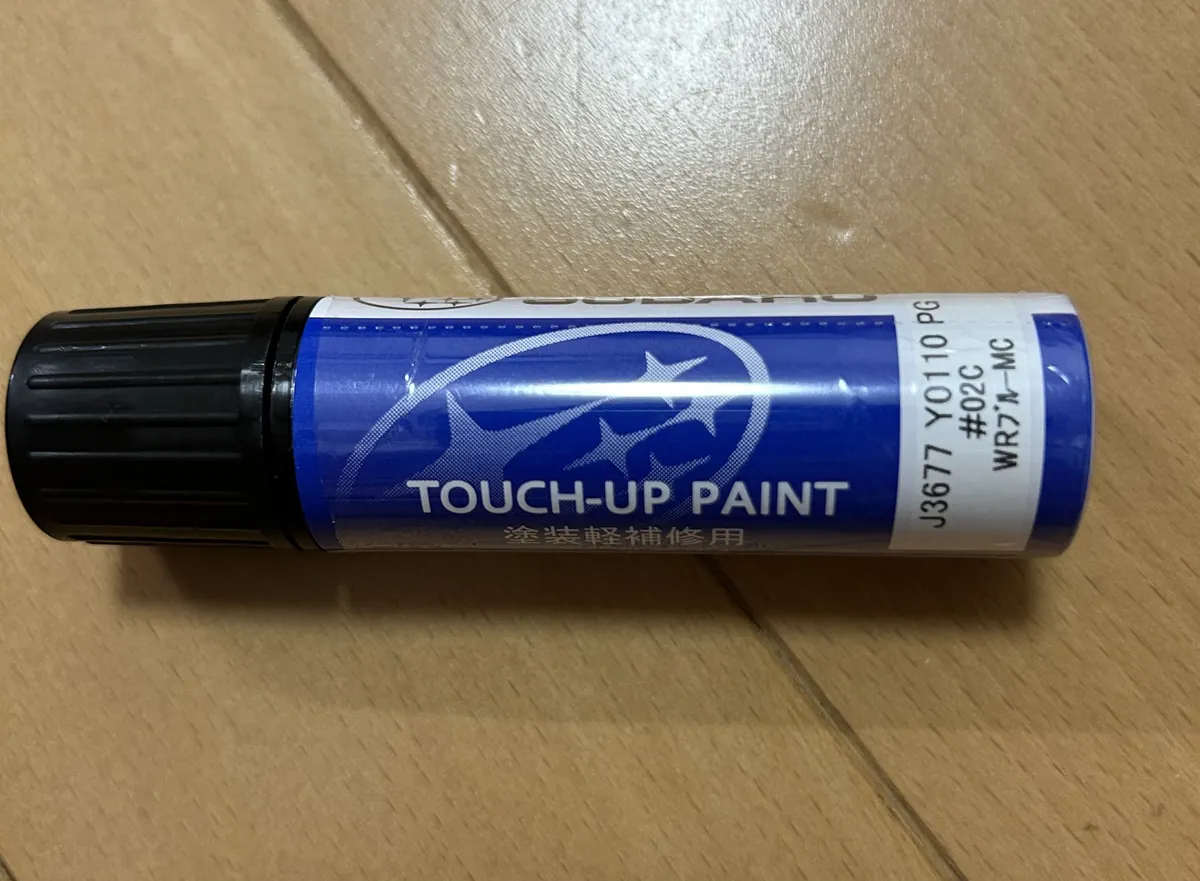

また、話は変わりますが、昨日父から、WRブルーマイカ塗装補修用の塗料を貰いました。

どこか好きなところに塗ろうと思います。
