一連のシリーズとして投稿する。
〇最大の帯電体への対応―スバル技報を基に、ルーフトリム除電を試す
https://community.subaru.jp/announcements/jrqywvlrcjltsrhx
〇現状の仮説を整理する-ルーフ除電がもたらす効果とは
https://community.subaru.jp/announcements/2vriys4kssgsrrqh
〇ルーフ除電後の燃費傾向
https://community.subaru.jp/announcements/x2o6y1lngu0rreixx
〇XVによるHEVルーフトリム除電テスト―オルタネーターへのアルミテープ追加による比較検証
https://community.subaru.jp/announcements/ahqr6otlxqz5c5dn
〇ルーフトリム除電からの派生実験：ボンネットインシュレーターへのアプローチ
https://community.subaru.jp/announcements/yjfu8euw2er87exm
〇除電の量には適正がある―材質と量から考察する適正施工数
https://community.subaru.jp/announcements/ylwpregrw5igf9lu
過去シリーズにおいて、ルーフトリム除電を基本に、ボンネットインシュレーターの除電を行うことで、燃費向上や直進性向上などの様々な効果が得られるということを検証してきた。
ここで今一度ルーフトリム除電の基本的な論理構造と意味についてまとめたい。
1.スバル技報の知見を基にした仮説構築
スバル技報2025のトレイルシーカーの紹介記事において、以下の記述がある。
「さらに、直進性の改善を図るため、TRAILSEEKERには除電ルーフトリムを新たに追加した。一般的に樹脂は帯電しやすく、空気流れが乱れることによる直進安定性への影響が知られている。大きな樹脂パーツであるルーフトリムを除電タイプに変更、かつ、サスペンションの減衰特性を最適化することで、直進走行時のステアリング修正量を現行 SOLTERRA 比で約 25% 低減し、長距離運転時の快適性を向上した（図 31）。」
(スバル技報No.52-2025、新型TRAILSEEKERの紹介、P8より引用)
ここで重要なのは、ルーフトリムが車体の中では車両内装部品の中では最大の樹脂部品であるということだ。
一般にポリエステル・ポリプロピレン系素材などの樹脂素材はプラス帯電しやすい性質を持つ。走行中の気流との摩擦により、ルーフトリムは継続的かつ大量にプラス電荷を生成し続けている。これがルーフに伝わることで、境界層の空気を誘引してしまい、ルーフに乱流を生み出し、直進安定性を乱していることがスバル技報で示されている。
よって、ルーフトリムが最大の帯電源と考え、以下の仮説をまとめた。
ルーフトリム走行中常にプラスの静電気を各部に与え続けている。車体は基本的に導体であるため、各部に静電気は影響し、様々な悪影響を与えている。
シリーズにあるボンネットインシュレーターも同様の構成素材を持つ部品であり、エンジンルーム内の帯電源となっている。
静電気による悪影響は、次項で説明する。
2.トヨタ特許群が示す、静電気が車両全体の性能を劣化させる構造
トヨタは、2015年前後から、車両除電に関する特許を体系的に取得している。いわゆるアルミテープチューンと呼ばれるものの原典である。
〇空力・ボディ系
ボディ外板の帯電が境界層を乱し、走行抵抗と直進不安定性を増大させる。
〇センサー・ECU制御系（特開2021-38679等）
O2センサー・空燃比センサーが帯電すると検出信号にノイズが乗り、ECUが正確な空燃比制御を行えなくなる。ECUは安全側として燃料を濃い方向に補正するため、これが直接的なパワーダウンと燃費悪化を引き起こす。エンジンは常時デチューン状態に置かれている。
〇エンジン本体系（特許6146405等）
吸気・圧縮・燃焼・排気の各行程で静電気が発生・蓄積し、エンジンオイルの流動帯電による粘度上昇がフリクション損失を増大させる。
〇サスペンション系（特許群・申請2015年）
ショックアブソーバー内部でピストンの伸縮とオイルシールの摺動により大量の静電気が発生する。作動液体（オイル）が帯電すると粘度が設計値より高くなり、減衰力が過剰になる。つまりサスペンションが設計通りに動かない状態が常態化している。除電により設計粘度に近づき、スムーズな動作が回復する。
〇HVシステム系（特許6183383）
インバータ・コンバータの制御性、駆動モーターの出力にも静電気が悪影響を与える。
〇吸気・エアクリーナー系（特許6128093、6201980）
吸気経路の帯電が空気流入効率を低下させる。
ほかにも複数の特許論文が公開されているが、これらが示すものは、車両の主要構成部品がほぼ例外なく静電気による性能低下などの悪影響を受けているということである。
3.ルーフトリム除電がもたらす影響構造
スバル技報及びトヨタの特許論文をまとめると、以下の論理構造として整理できる。
≪静電気発生源≫
ルーフトリム(最大面積の部品)
ボンネットインシュレーター
↓継続的なプラスの静電気の供給
車体各部の継続的なプラス帯電
＊直接空気とこすれあって帯電するものもある。
↓各部への波及
空力系：境界層の乱れ→抵抗増・直進不安定
センサー系：ノイズ増加→ECU誤補正
エンジン・ミッション系：オイル粘度上昇→フリクション増加
サスペンション系：オイル粘度上昇→動きが悪くなる
HVシステム系：制御精度低下→効率悪化
↓ルーフトリム除電によるプラス帯電の減少
各系が設計値に近い本来の性能で動作する。
まとめると、以下のようになる。
最大の帯電源であるルーフトリム除電を行うことで、車体導通経路にある各系の静電気による悪影響を一括して取り除けるのではないか？
＊トヨタの示す各部の個別除電を否定するものではない。ベースとしては有効である。
4.現時点で体感できた実験結果との対応
ステアリング修正舵の減少・直進性向上→ルーフ空力改善
ロックアップ早期化・回転数低下→CVTオイル粘度正常化・ECU制御精度向上
加速感・パワー感向上→空燃比などセンサーノイズ低減・ECU制御精度向上
乗り心地向上→ショックアブソーバーオイル粘度正常化
燃費の継続的向上→上記複合効果
過剰施工で逆効果→適正電荷バランスを超えた逆極性形成
5.除電手法であるリアクターテープの構造

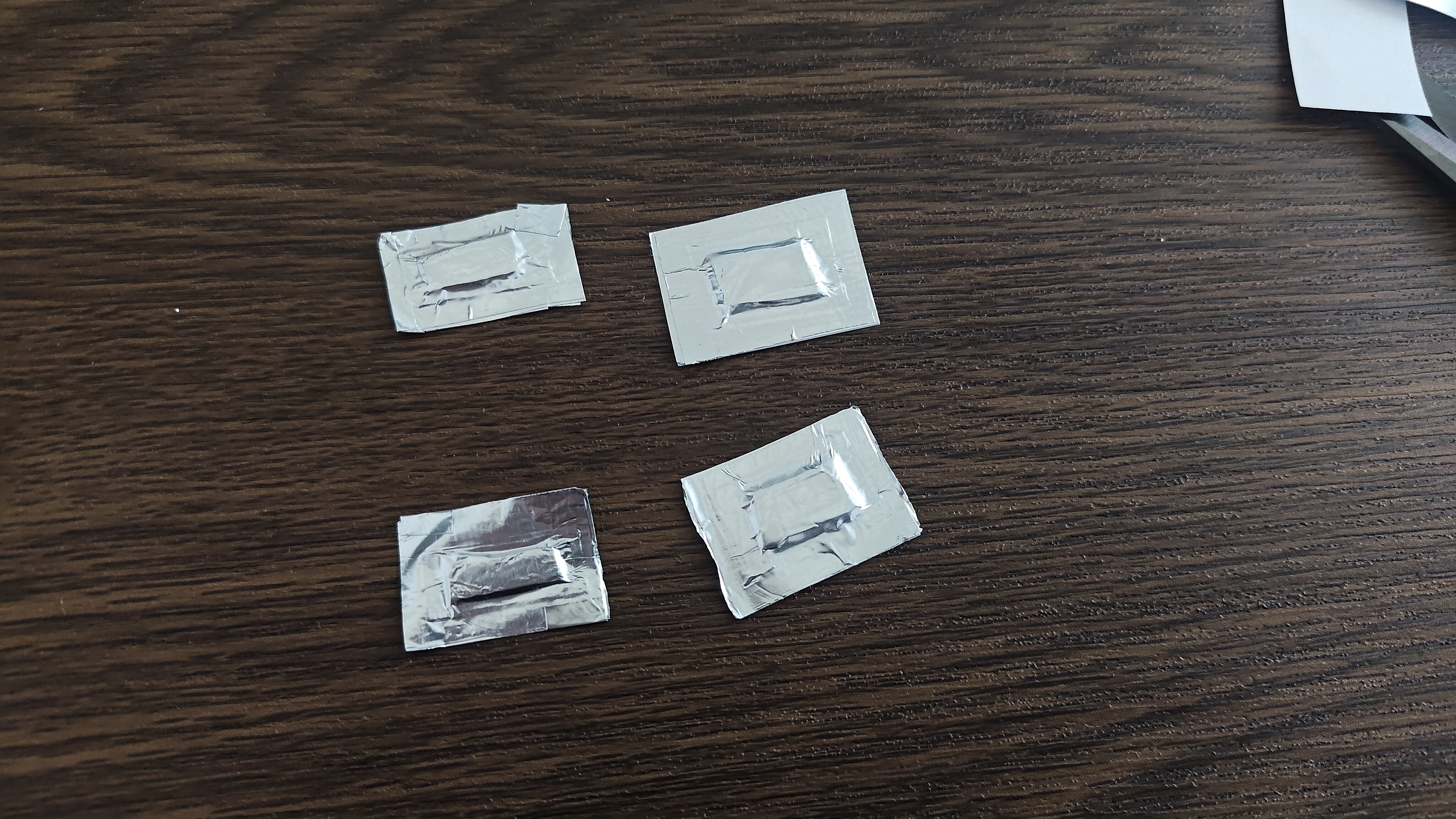

今回除電に使用したリアクターテープは、以下の構造となっている。
アルミテープ（最外層）
────────────────
銅箔テープ
────────────────
ラジウムシート
────────────────
銅箔テープ
────────────────
アルミテープ（最外層）
ラジウムシートは、つげ石材による『ラジウムの里 ラバーシート』を使用している。
https://item.rakuten.co.jp/gifumono/radium_sheet_gifu-u/
現在は在庫なしのようである。
これらは、ランドマスター社の特許（特許第6624597号）による原理に対応している。
簡潔に原理を説明すると以下のようになる。
天然鉱石から放出される放射線(α線・β線・γ線)が周囲の空気分子に衝突して電子を弾き飛ばす。放射線に電子を弾き飛ばされた物質は電荷的に不安定となり、電子を補うため周囲の物質と結合する。この過程で空気中に自由電子と正イオンの対が生成される。
イオン化傾向の異なる二種類の金属を組み合わせると、イオン化傾向の大きい金属の表面に電子が多く残り、それがマイナス極として機能する。銅（酸化還元電位+0.34V）とアルミ（酸化還元電位-1.66V）を積層することで、アルミ側に電子が偏在し、継続的にマイナス電荷を供給し続ける。
この組み合わせにより、リアクターから継続的にマイナス電荷が供給される。
リアクターテープはそれを上下で挟み込む形で積層することで、どちらの面からもマイナス電荷が供給できるように構成した。
また、あえて一部を室内に露出するように配置することで、コロナ放電による除電も促している。
以上が、これまでのシリーズにおけるルーフトリム除電がもたらす効果の簡単な説明である。
なお、説明にはGeminiやClaudeなどのAIによる説明も併用している。
